Plans d’exécution d’un wagonnet de retournement pour un générateur de vapeur en CNPE (Région Centre Val de Loire)

Préparer une opération de manutention complexe dans le secteur nucléaire

Lorsqu’une opération de manutention concerne un équipement industriel imposant et sensible, chaque détail technique doit être anticipé. La géométrie des pièces, les assemblages, les contraintes d’utilisation et l’organisation des différentes étapes doivent être clairement traduits dans les documents destinés à la fabrication.

Dans le cadre d’un projet réalisé pour un centre nucléaire de production d’électricité, ou CNPE, 3DG a été consulté pour réaliser les plans d’exécution d’un équipement de type wagonnet, destiné au retournement d’un générateur de vapeur.

Cette mission illustre le rôle d’un bureau d’études industriel dans la préparation d’équipements de manutention spécifiques pour le secteur nucléaire en France. L’objectif était de produire des documents techniques précis, fiables et exploitables, tout en respectant les exigences de confidentialité liées au projet.

Les enjeux du projet

Accompagner une opération de manutention particulière

Le retournement d’un générateur de vapeur nécessite un équipement spécialement adapté à la nature de la pièce et à l’environnement du site.

Le wagonnet devait permettre d’accompagner cette opération en tenant compte des contraintes définies par le client et des conditions d’utilisation prévues en CNPE.

Traduire la solution en documents de fabrication

Pour que l’équipement puisse être fabriqué dans de bonnes conditions, chaque composant devait être clairement identifié et représenté.

Les plans d’exécution constituent le lien entre la définition technique du projet et sa réalisation en atelier.

Limiter les interprétations

Sur un équipement de manutention spécifique, une information imprécise peut entraîner des questions, des reprises ou des adaptations tardives.

Le dossier devait donc apporter un niveau de détail suffisant pour faciliter la compréhension de la structure, de ses pièces et de ses assemblages.

Respecter la confidentialité du secteur nucléaire

Les projets réalisés pour l’industrie nucléaire comportent fréquemment des informations sensibles. Le travail de 3DG doit alors être valorisé sans divulguer les données techniques, les dimensions ou les caractéristiques confidentielles de l’installation.

Notre démarche en trois étapes

1. Analyse des données du projet

L’équipe 3DG a étudié les informations techniques et les éléments transmis afin de comprendre le fonctionnement attendu du wagonnet de retournement.

Cette première phase permet de repérer les composants, les interfaces et les points nécessitant un niveau de détail particulier dans les futurs plans.

2. Mise au point de la représentation technique

Le projet a ensuite été repris afin d’obtenir une représentation claire et cohérente de l’équipement.

Le travail du bureau d’études consiste notamment à organiser les vues, les coupes et les détails nécessaires pour présenter correctement la structure et faciliter sa lecture par les équipes chargées de la fabrication.

3. Réalisation des plans d’exécution

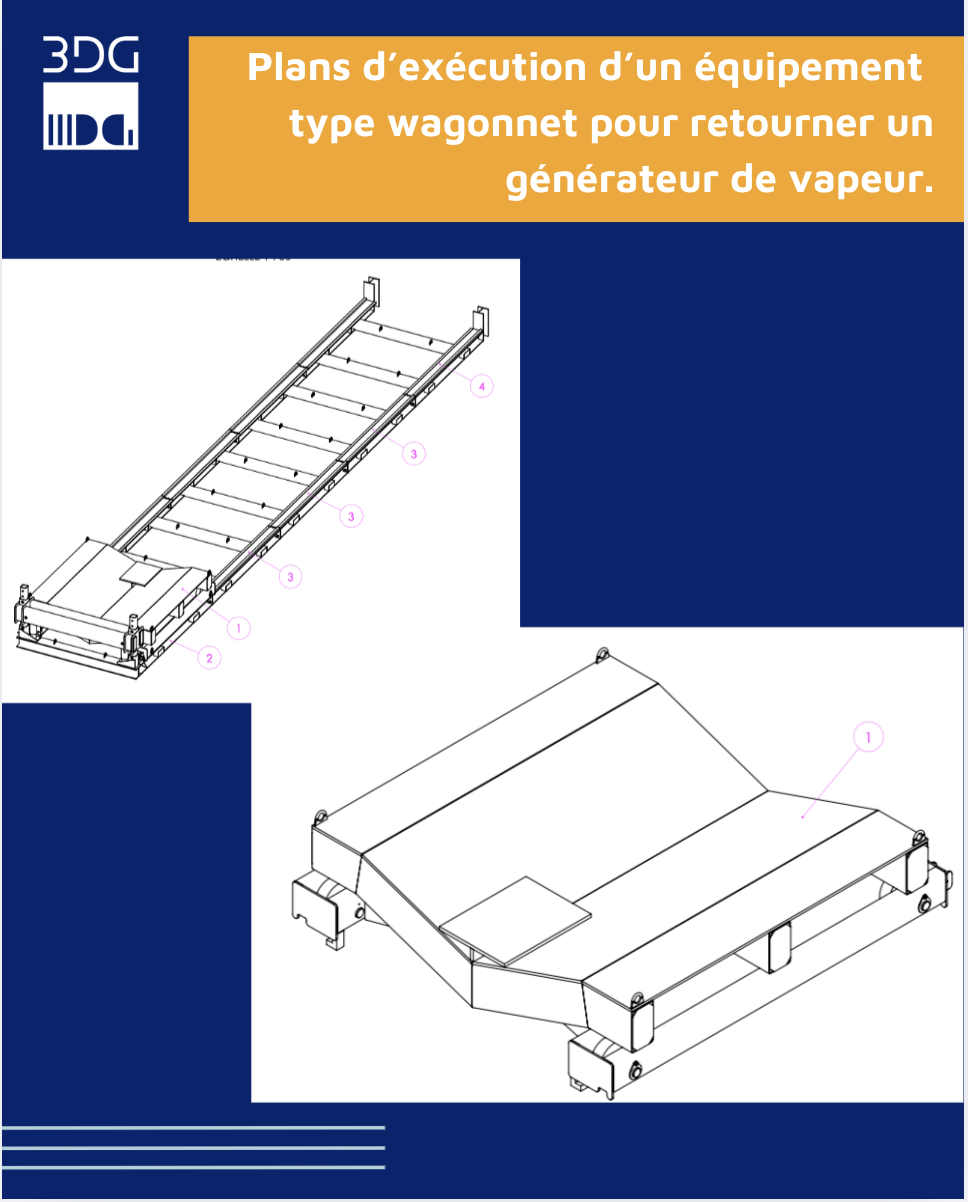

3DG a produit les plans d’exécution détaillés du wagonnet et de ses différents composants.

Ces documents permettent de formaliser les dimensions, les assemblages et les informations utiles à la fabrication de cet équipement de manutention destiné au retournement du générateur de vapeur.
