PASSERELLE VOIE VERTE
Conception et implantation d’une passerelle sur voie cyclable

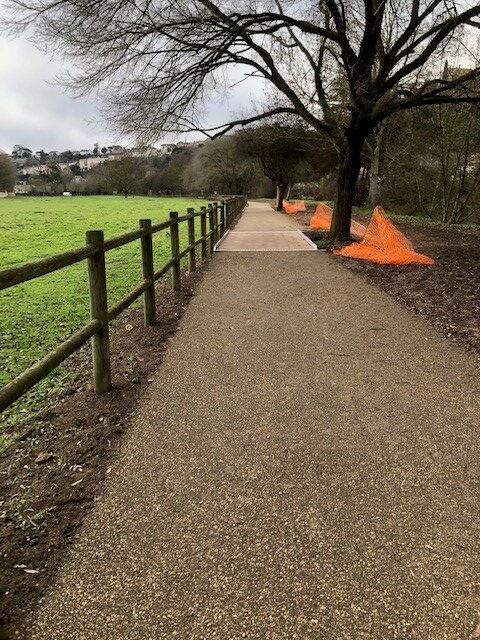

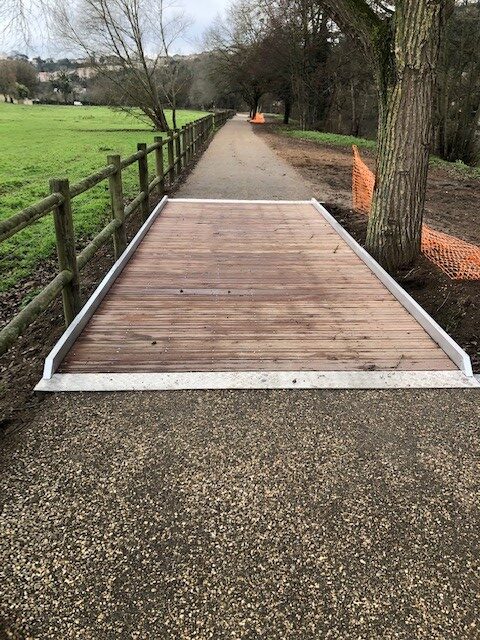

Pour ce projet, 3DG a été sollicité pour concevoir et implanter une passerelle au-dessus d’une voie cyclable. Ce projet impliquait la création d’une structure solide et esthétique, conforme aux normes de sécurité, tout en s’intégrant harmonieusement dans l’environnement urbain.
Répondre aux besoins de développement produit et de validation aux normes
Le client souhaitait développer une passerelle adaptée aux besoins des cyclistes, avec des exigences strictes en termes de sécurité et de durabilité. En plus de la conception, il était nécessaire de fournir des plans d’exécution et d’implantation pour garantir que la structure soit mise en place de manière sûre et conforme aux réglementations.
3DG a travaillé en étroite collaboration avec le client pour assurer que toutes les spécifications techniques soient respectées, du développement initial à la validation du produit final.
Développement de l’avant-projet et pré-étude
La première étape du projet a été consacrée à un avant-projet et une pré-étude, permettant de définir les tenants et aboutissants du projet. Le recensement des besoins des utilisateurs a permis de comprendre les attentes en termes de design et de fonctionnalité. Un cahier des charges a ensuite été rédigé, suivi d’une analyse des solutions disponibles sur le marché afin de proposer les meilleures options pour la passerelle.
Modélisation et conception sur mesure

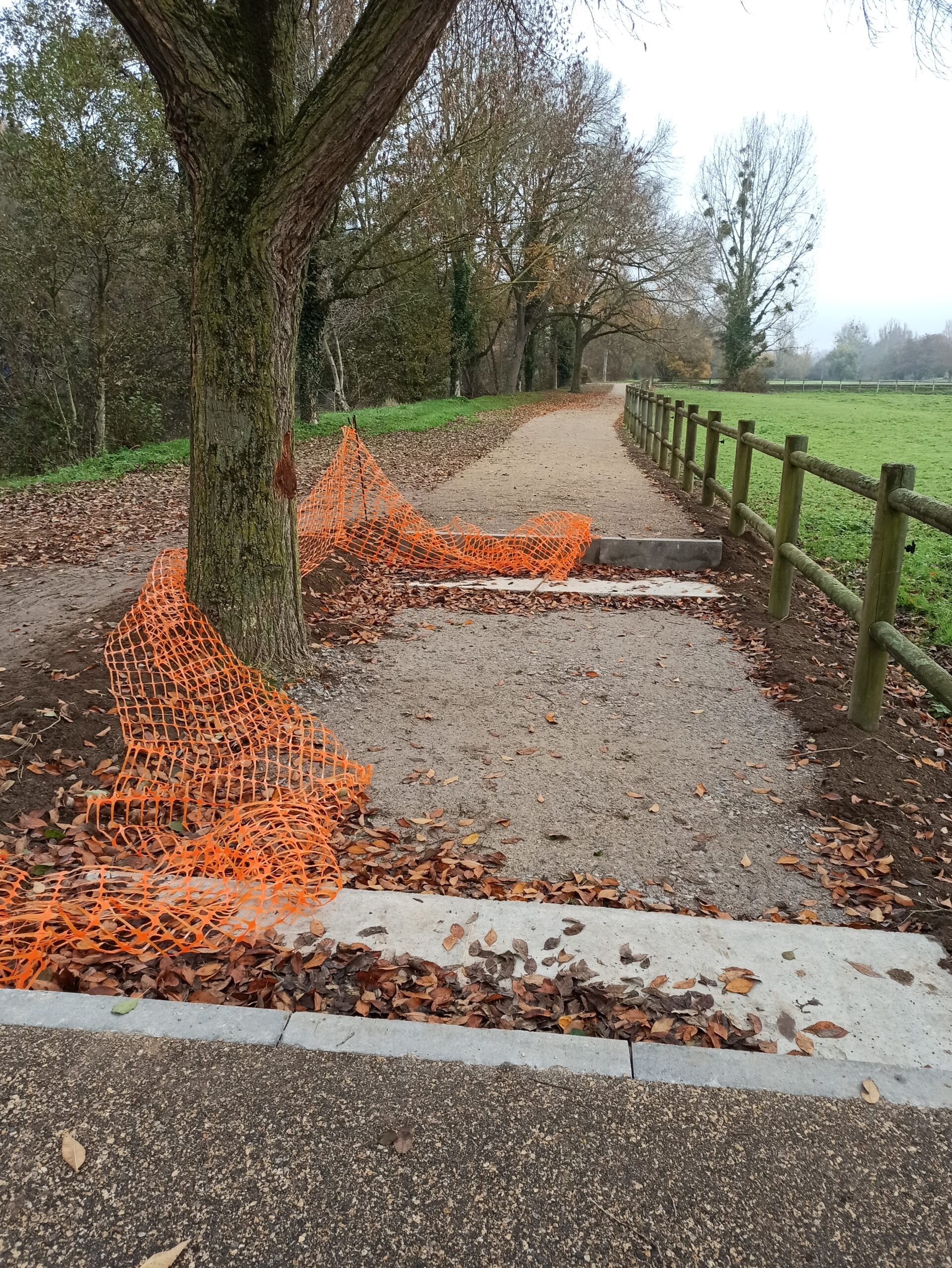

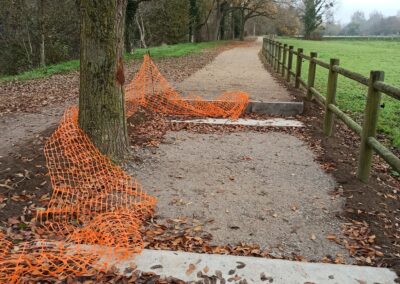

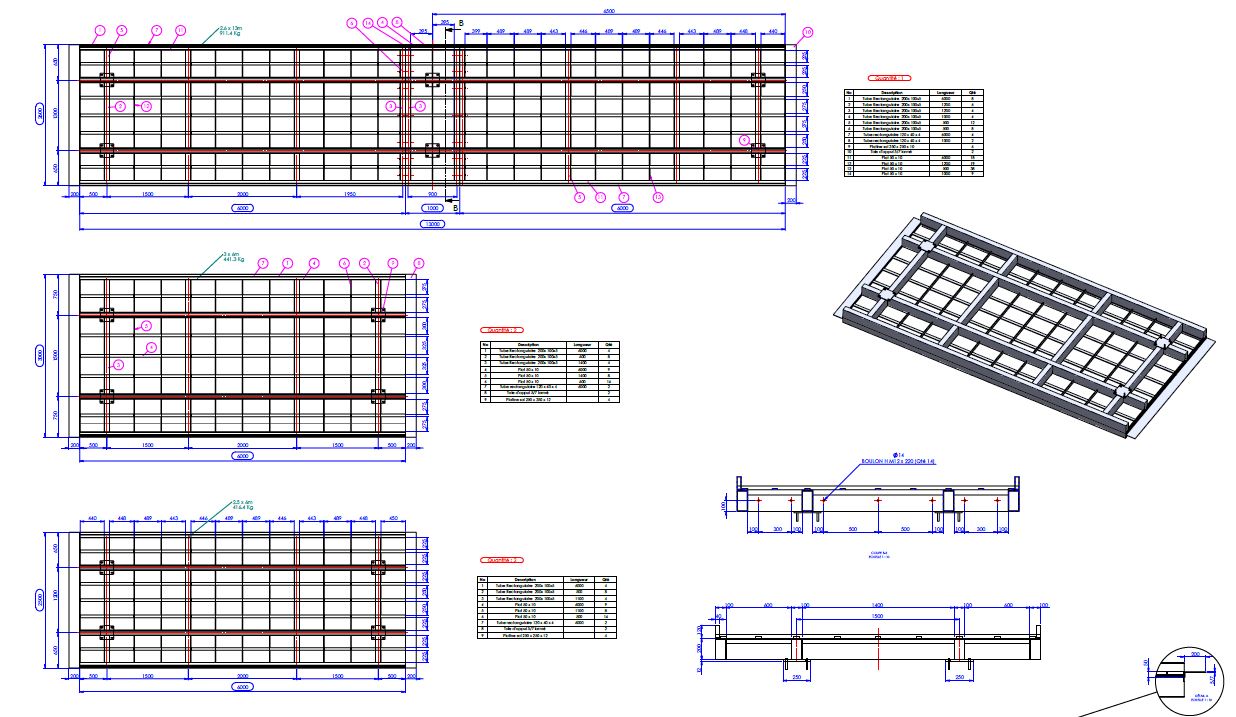

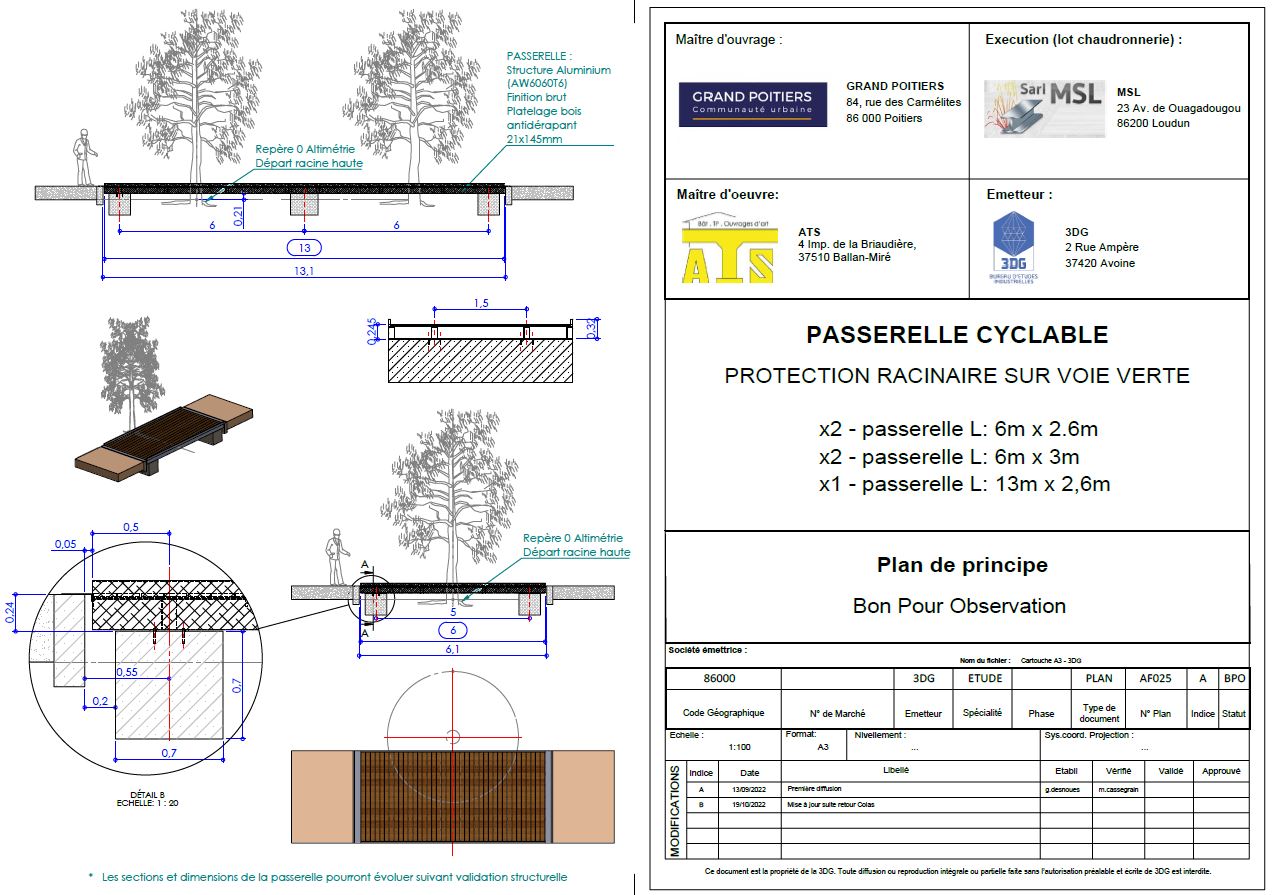

À partir des résultats de la pré-étude, 3DG a procédé à la modélisation 2D/3D pour créer une maquette numérique de la passerelle. Cette maquette a permis de visualiser la structure dans son environnement, d’anticiper les contraintes techniques et d’affiner les solutions proposées. L’équipe a ensuite utilisé la conception assistée par ordinateur (CAO) pour produire les plans de principe, ainsi que des plans d’ensemble et des plans de détail, avec toutes les cotations et annotations nécessaires pour la fabrication.

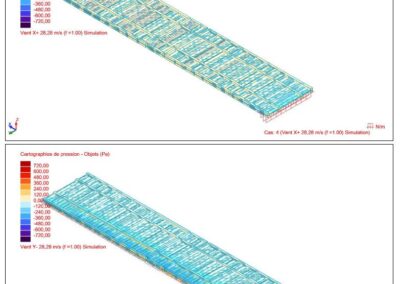

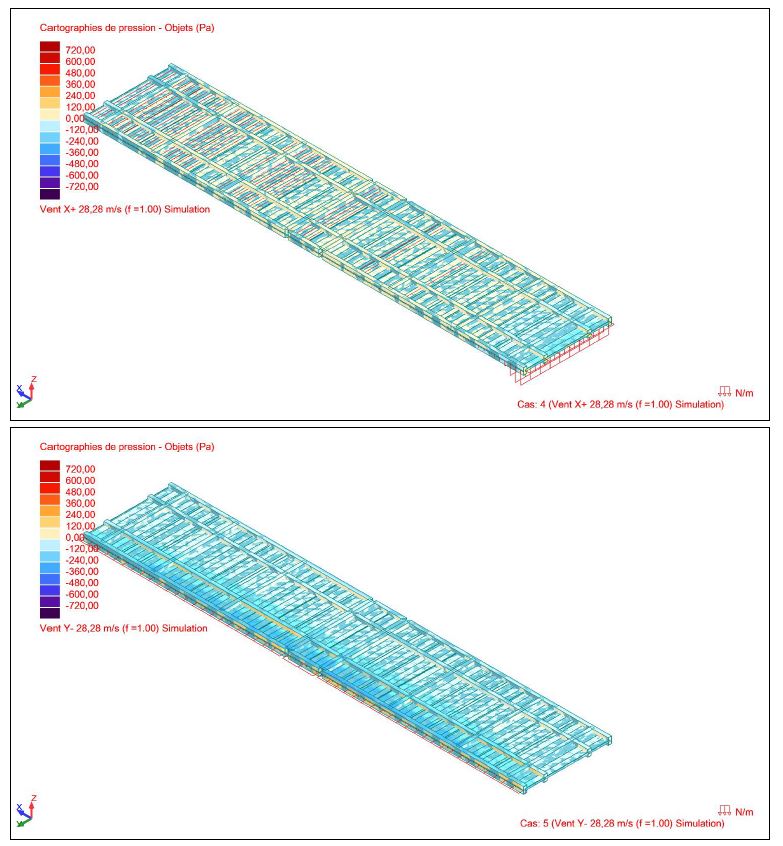

Validation et optimisation du projet
Une fois les plans d’exécution finalisés, un rapport détaillé a été produit, validant la conformité du projet aux normes en vigueur et au cahier des charges. Cette phase de validation a également permis d’optimiser certains aspects de la conception pour garantir une installation stable et durable.
Rendu photo pour une meilleure visualisation
Pour faciliter la compréhension du projet par des publics non techniques, un rendu photo haute définition du futur produit a été réalisé. Ce visuel a permis au client de visualiser clairement la passerelle avant la phase de fabrication, assurant que tous les détails étaient conformes aux attentes.
Une exécution précise et conforme aux normes

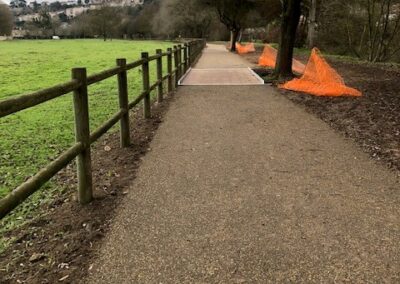

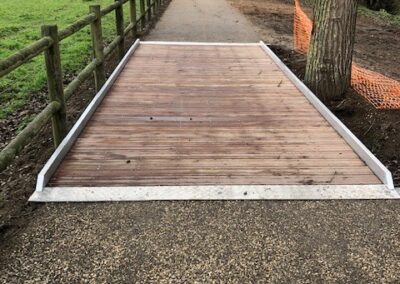

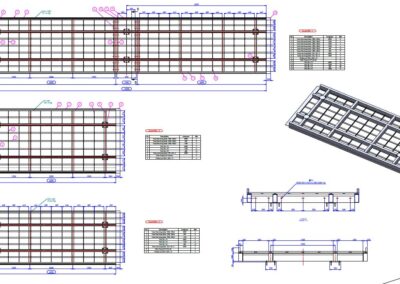

Un fichier informatique complet contenant les dimensions et formes des pièces à usiner a été généré, garantissant une fabrication précise de la passerelle. Ce fichier a été essentiel pour assurer que l’installation se fasse dans le respect des contraintes techniques et environnementales.
3DG, expert en conception de passerelles et structures sur mesure, vous accompagne dans la réalisation de vos projets, de la conception à l’installation, en vous garantissant une conformité aux normes et une optimisation technique.
