Conception d’une charpente métallique avec couverture pour relier deux bâtiments d’un lycée à Châteauroux (36), dans l’Indre, en région Centre-Val de Loire.

Créer une liaison couverte, sécurisée et durable entre deux bâtiments
Relier deux bâtiments peut sembler simple en apparence. Mais concevoir une structure capable de couvrir, protéger et durer dans le temps demande une véritable expertise technique.

C’est dans ce cadre que 3DG est intervenu pour un lycée situé à Châteauroux, dans l’Indre (36), au cœur de la région Centre-Val de Loire.

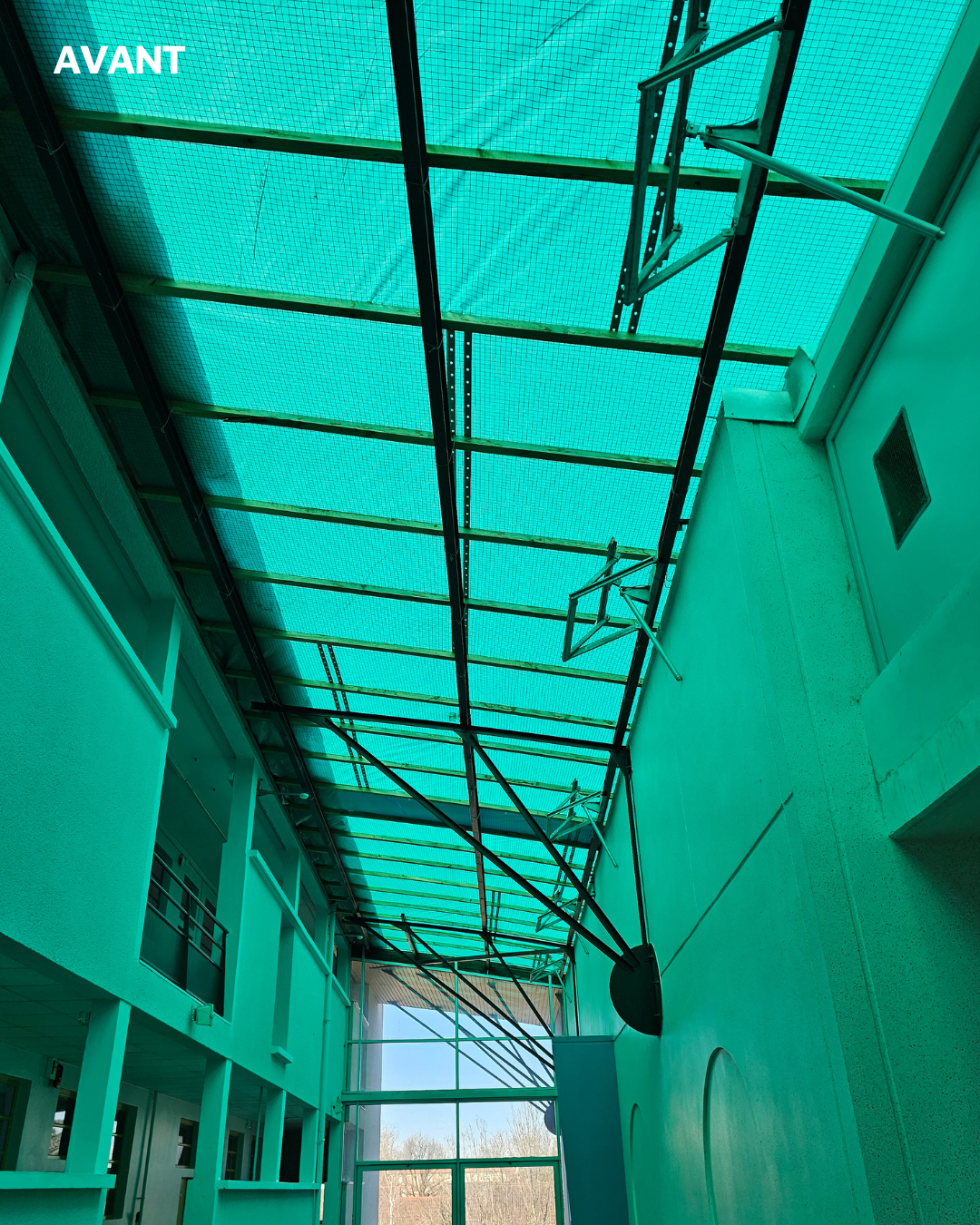

L’objectif : créer un couloir couvert permettant aux élèves et aux équipes pédagogiques de circuler entre deux bâtiments à l’abri des intempéries, en toute sécurité, tout au long de l’année.

Les enjeux du projet

– Assurer une circulation protégée
Permettre des déplacements confortables et sécurisés entre les bâtiments, quelles que soient les conditions climatiques (pluie, vent, variations de température).

– S’intégrer à l’existant
Concevoir une structure parfaitement adaptée aux bâtiments existants, en tenant compte des contraintes géométriques et architecturales du site.

– Garantir la fiabilité de la structure
Dimensionner une charpente métallique capable de résister aux sollicitations mécaniques, conformément aux normes en vigueur (Eurocodes).

– Exploiter des données précises
S’appuyer sur un nuage de points issu d’un scanner 3D pour fiabiliser la conception et limiter les écarts entre le projet et la réalité terrain.

– Faciliter la fabrication et la pose
Fournir un ensemble de documents techniques (plan d’ensemble, plans d’exécutions, note de calculs et liste de quincaillerie) clairs et directement exploitables pour les équipes en atelier et sur chantier.

Notre démarche en 5 points

1 – Analyse des données existantes

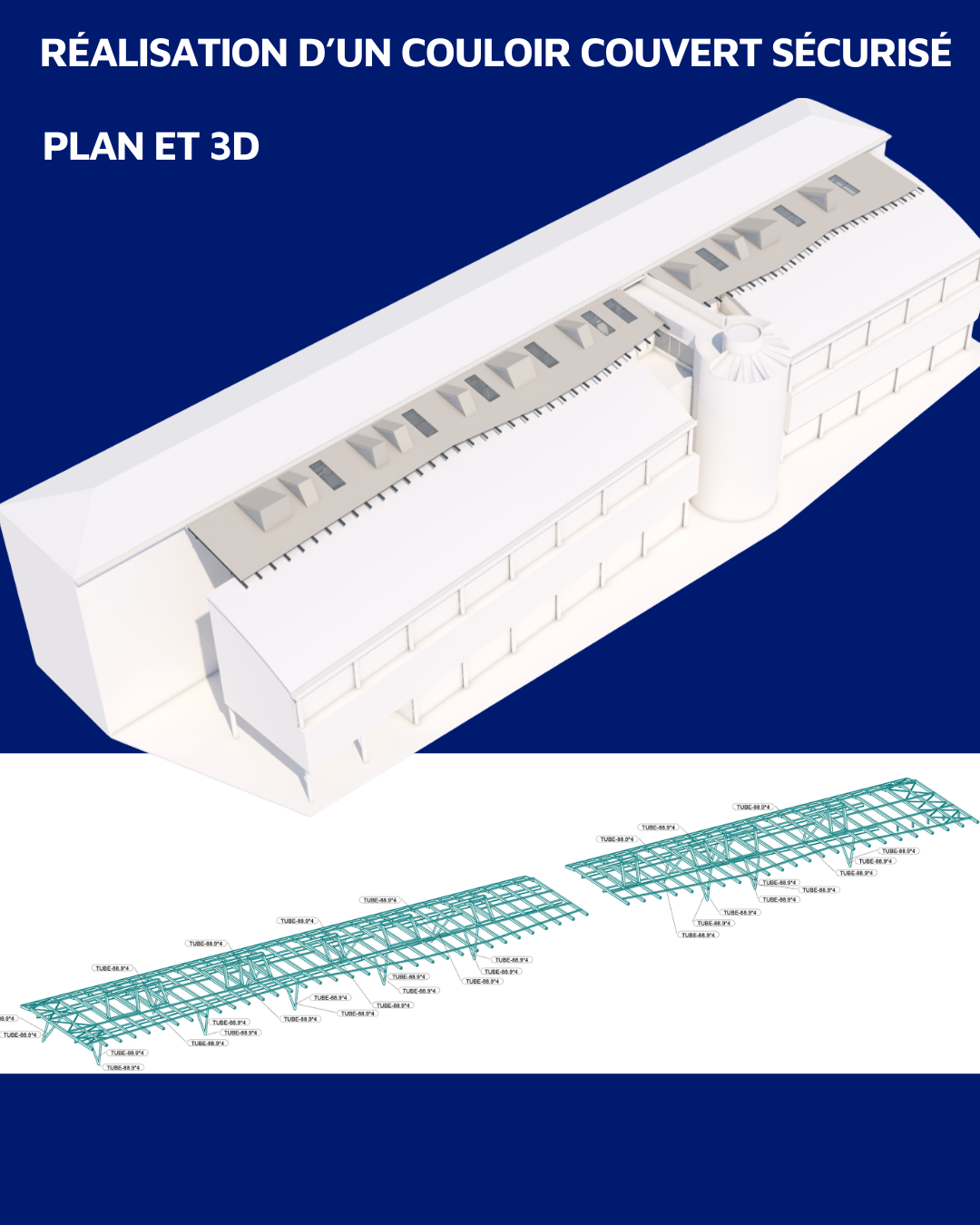

Exploitation des plans d’architecte et d’un nuage de points réalisé (scanner 3D) pour modéliser précisément l’environnement du projet à Châteauroux et anticiper les contraintes d’implantation.

2 – Plans d’ensemble : la vision globale

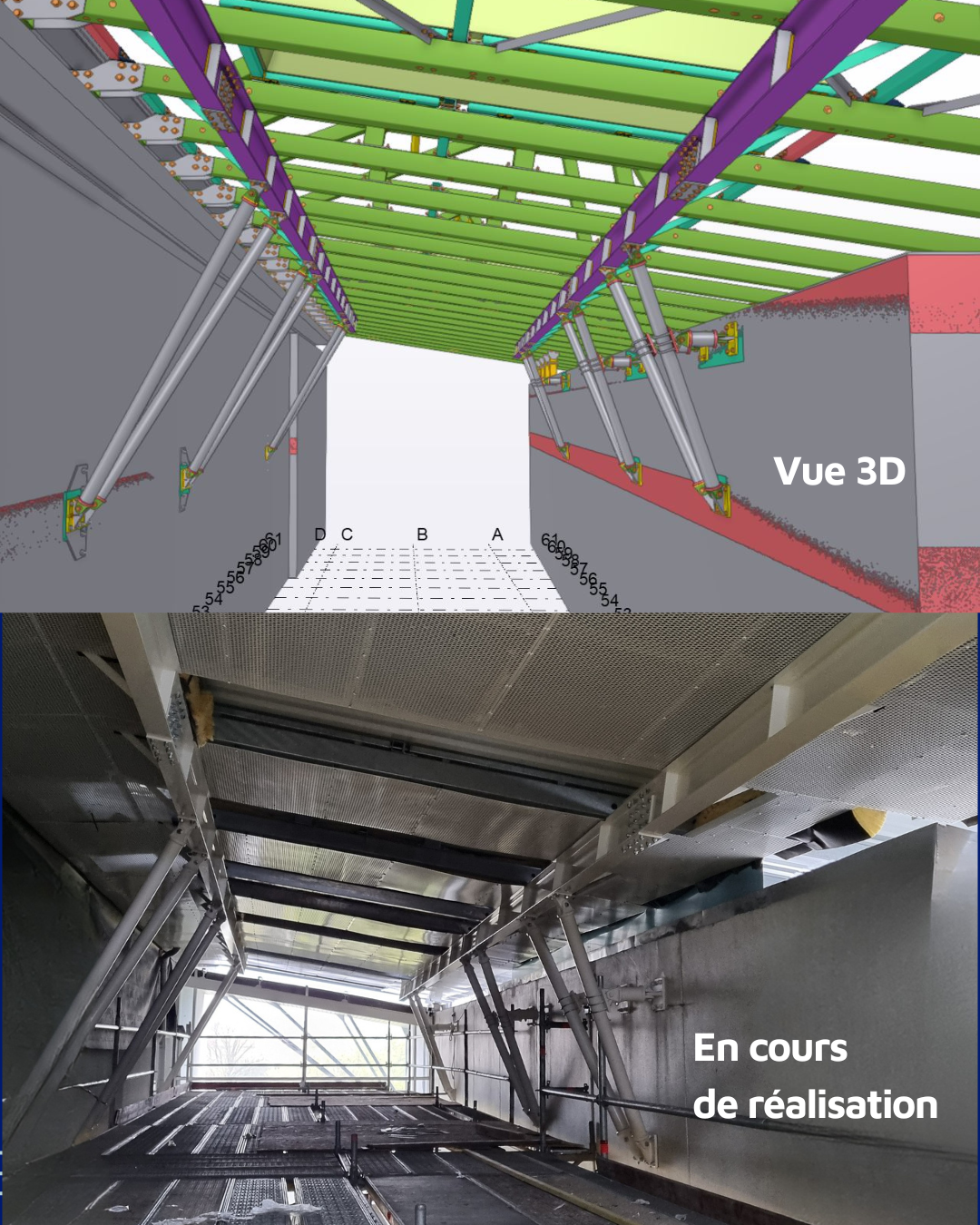

Réalisation des plans d’ensemble de la charpente métallique et de la couverture pour visualiser la structure, ses appuis et son intégration entre les deux bâtiments.

3 – Note de calcul : dimensionner et sécuriser
Réalisation d’une note de calcul complète selon les Eurocodes.
Vérification des résistances mécaniques de l’ensemble de la structure (charges, vent, neige) adaptées au contexte climatique de l’Indre et du Centre-Val de Loire.

4 – Plans d’exécution détaillés

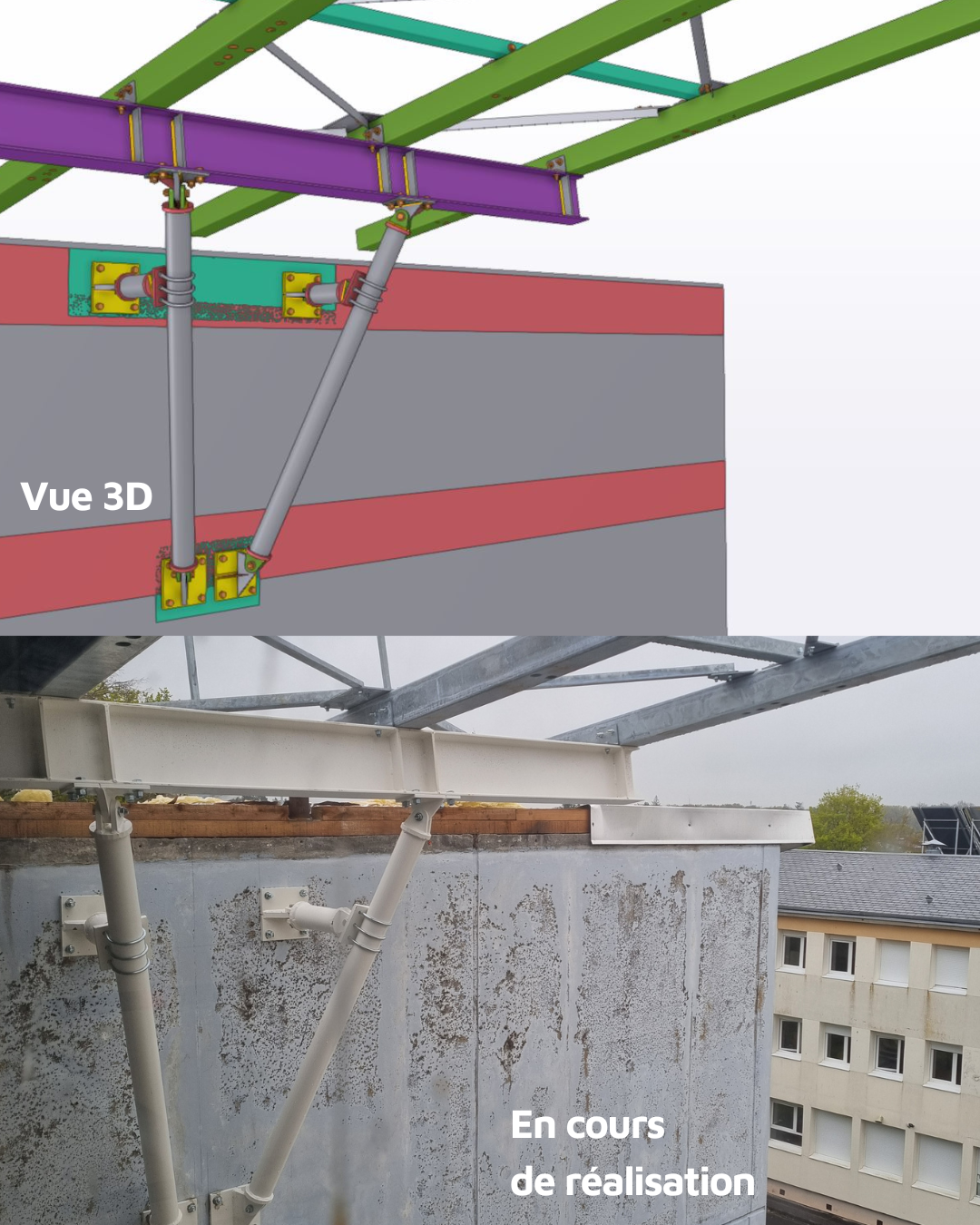

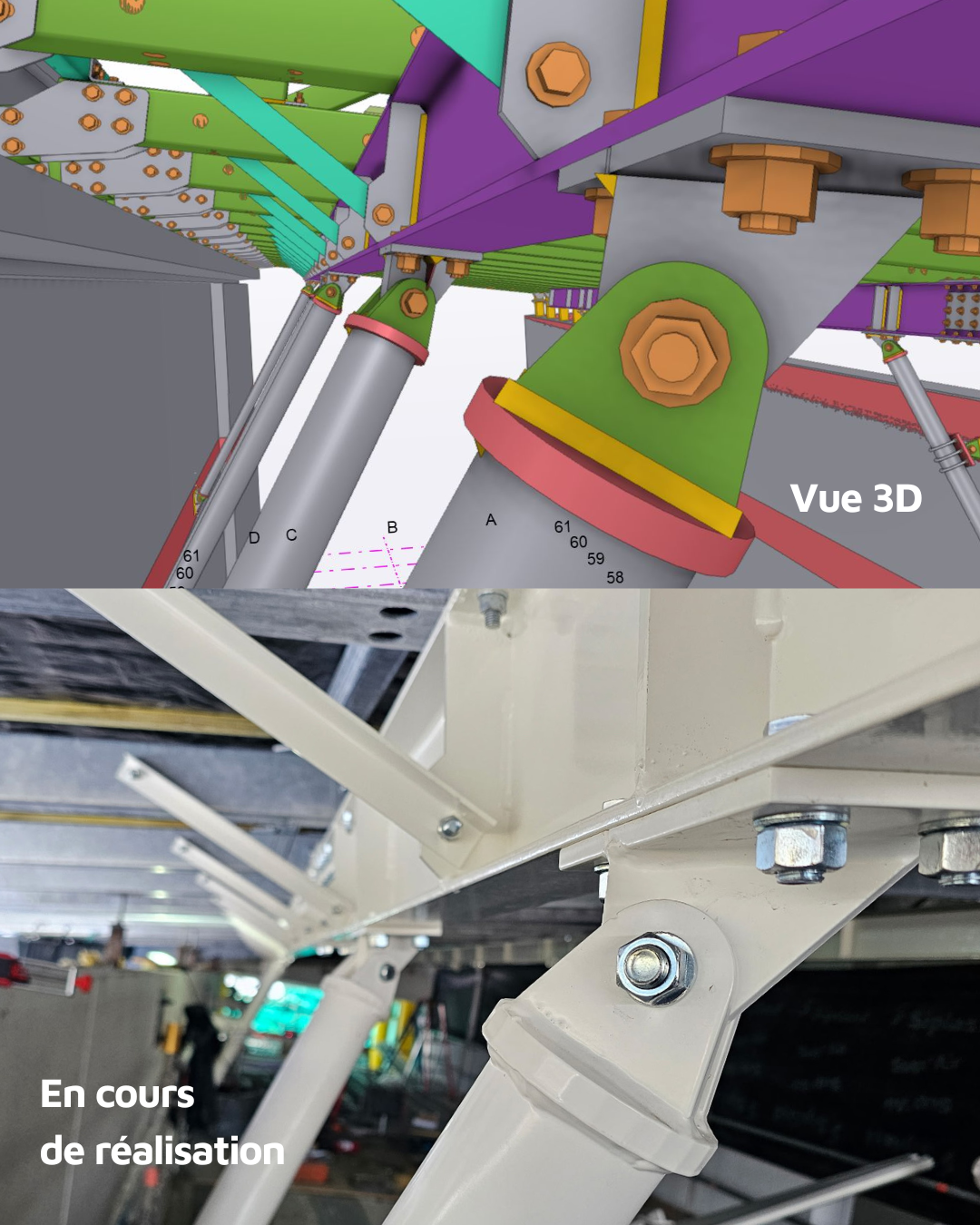

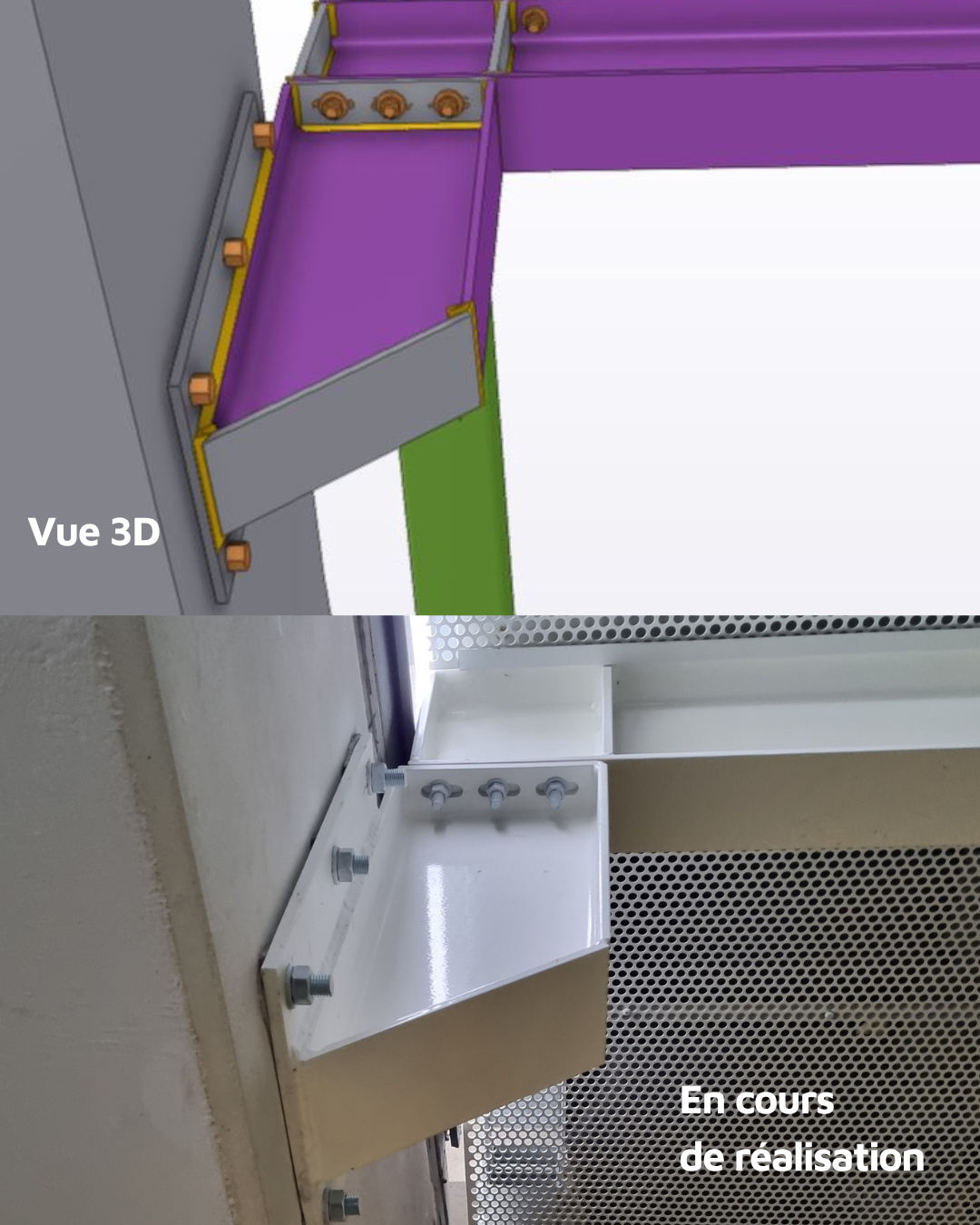

Production de plans précis pour chaque élément : profils, assemblages, fixations et interfaces avec l’existant.
Objectif : garantir une fabrication sans ambiguïté et une mise en œuvre fluide.

5 – Tableaux de quincaillerie et fixations

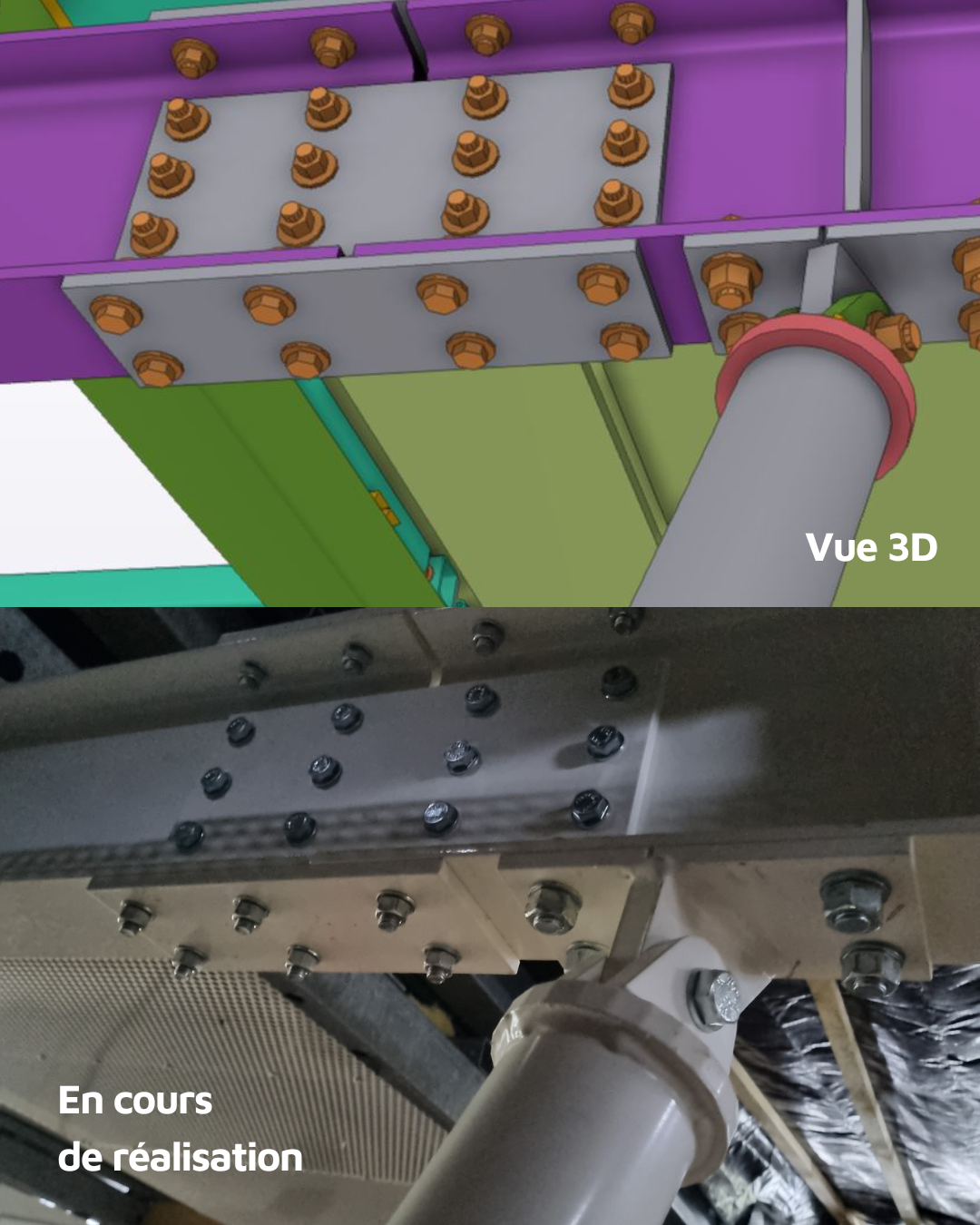

Élaboration de tableaux détaillés de boulonnerie et de fixations, dimensionnés spécifiquement pour le projet.
Un véritable support pour sécuriser les approvisionnements et éviter toute erreur en phase de montage.

Résultats et bénéfices pour le fabricant et le lycée de Châteauroux

Grâce à cette étude complète, le projet bénéficie :

D’une solution sur-mesure parfaitement intégrée au site existant.
D’une structure fiable, conforme aux normes et dimensionnée pour durer.
D’une circulation sécurisée et confortable pour les usagers du lycée.
D’une fabrication et d’une pose facilitées grâce à des documents techniques précis.
D’une réduction des aléas en phase chantier, notamment grâce à l’utilisation du scanner 3D.
