Calcul de capacité portante d’un plancher collaborant en R+1

Sécurité et performance : déterminer la capacité portante de votre plancher industriel

Avant l’installation de nouveaux équipements lourds, connaître la résistance réelle d’un plancher collaborant (béton + acier) est essentiel pour assurer la sécurité et optimiser l’aménagement. C’est la question qu’a posée notre client industriel pour son plancher en R+1 doté d’une charpente métallique renforcée par un hourdis collaborant.

Contexte et enjeux du projet

Problématique industrielle

Le client souhaitait installer des machines de production dont le poids unitaire atteignait 1 500 kg. Sans évaluation précise de la capacité portante, tout risque de surcharge aurait pu compromettre la structure et la sécurité du personnel.

Objectifs de l’étude

  • Garantir la sécurité des installations

  • Optimiser la configuration des zones de production

  • Fournir une documentation technique exploitable pour la maintenance future

Méthodologie : notre démarche en 4 étapes

1. Relevés techniques sur site et scan 3D

  • Mesure des sections des poutres métalliques (profilés HEA, IPN)

  • Épaisseur du plancher béton et armatures intégrées

  • Vérification de l’état des assemblages soudés et boulonnés

2. Calcul de la capacité portante de la charpente métallique

  • Modélisation structurelle selon Eurocodes (EN 1993-1-1)

  • Calculs de résistance des sections aux efforts de flexion et cisaillement

  • Détermination de la charge maximale admissible par poutre

3. Évaluation de la capacité portante du plancher collaborant

  • Interaction béton-acier modélisée selon Eurocodes (EN 1994-1-1)

  • Calcul de la rigidité composite et de la résistance au chargement

  • Identification des zones critiques nécessitant un renforcement éventuel

4. Croisement et visualisation des résultats

  • Synthèse des capacités portantes par zone de plancher

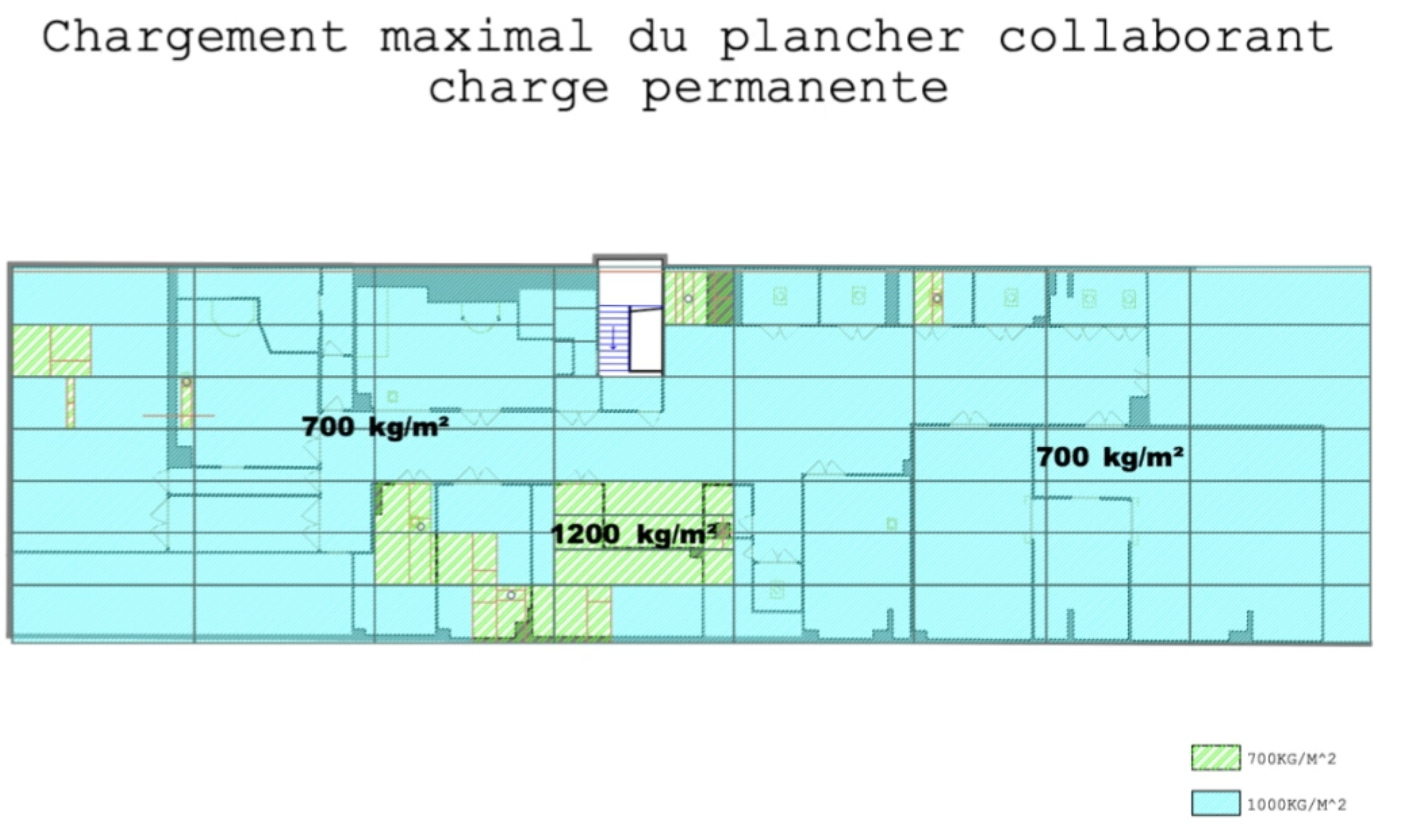

  • Plan technique annoté avec la répartition des charges maximales

Résultats et bénéfices client

  • Le client dispose d’une vision claire des zones à haute sollicitation.

  • L’optimisation de l’aménagement a permis de positionner les machines dans les zones les plus résistantes.

  • La note de calcul rédigée par 3DG servira pour la maintenance et les contrôles réglementaires.

Pourquoi réaliser cette analyse avant tout aménagement ?

Sécurité renforcée : prévenir les risques de défaillance structurelle.

Efficacité économique : éviter des surcoûts liés à des renforcements d’urgence.

Tranquillité juridique : disposer d’un rapport technique fiable pour répondre aux exigences réglementaires.
